[AI - Brush Tutorial] - Tạo chữ kiểu dây thừng nhanh và đơn giản

Chủ đề thuộc danh mục 'Tutorial' được đăng bởi Vinh Hoàng, 17/3/14.

Lượt xem: 19,323

  1. Vinh Hoàng Thành viên cấp 2

    [​IMG]

    Đây là lần đầu tiên mình làm tut, và nói rõ làm dựa trên tut gốc ở đây:

    http://design.tutsplus.com/tutorial...rope-text-effect-in-illustrator--vector-24814

    Mình làm theo tut gốc thấy đơn giản mà hay, ban đầu định post Tut dịch thôi,
    nhưng sau đó thấy nên làm lại tut mới, với mục tiêu:
    - Tut mới ít bước hơn tut gốc, đơn giản hết mức có thể
    - Tut mới ít chi tiết hơn, để các bạn newbie dễ dàng thực hiện
    - Sau khi làm đc rồi thì có thể xem Tut gốc để nâng cao chi tiết

    Đây là kết quả của tut:
    [​IMG]

    Sơ qua mục đích và các bước làm:
    - Mục đích: tạo chữ hoặc hình vẽ theo kiểu dây thừng
    - Bao gồm 2 bước thực hiện:
    Bước 1. Tạo Brush kiểu dây thừng
    [​IMG]

    - 1. Vẽ 1 nút mẫu
    - 2. Nhân bản thành nhiều nút tạo thành dây
    - 3. Vẽ các sợi dư ra ở 2 đầu của dây thừng
    - 4. Tạo Brush
    Bước 2. Đi nét chữ (hoặc vẽ hình) rồi apply Brush cho chữ
    [​IMG]

    - 1. Đi nét chữ bất kỳ
    - 2. Apply Brush cho nét vừa tạo để thành kiểu dây thừng
    - 3. Trang trí râu ria theo ý thích

    Thực hiện rất nhanh và đơn giản, đảm bảo các bạn mới học AI cũng làm được.

    ...
    Chỉnh sửa lần cuối: 17/3/14
    vietvo, Hẻo Hóm Hĩnh, lenm1 người khác thích bài viết này.
  2. Vinh Hoàng

    Vinh Hoàng Thành viên cấp 2

    Đầu tiên, ta tạo file mới và setup 1 chút cho dễ làm:
    1. Tạo file mới theo các thông số sau:
    [​IMG]
    - Unit là pixel
    - Kích thước 1000X1000 cho thoải mái
    - Bỏ chọn ô Align New Object to Pixcel Grid như hình
    Tại sao là pixel thì trong bài làm các bạn sẽ rõ

    2. Mở menu Edit>Preferences để chỉnh một số phần như sau:
    [​IMG]

    [​IMG]

    3. Sau khi có file mới, vào menu chọn View>Show Grid và Snap to Grid để dễ làm
    [​IMG]

    Xong bước khởi đầu, ta có workspace như hình vẽ:
    [​IMG]

    Rồi, bắt đầu BƯỚC 1. TẠO BRUSH.

    1. Dùng công cụ Rectangle Tool để tạo 1 hình vuông kích thước 15X15 như hình vẽ:

    [​IMG]
    Cách làm:
    - Chọn Rectangle Tool
    - Ấn chuột trái vài điểm bất kỳ trên Artboard
    - Cửa sổ Rectangle hiện ra như hình vẽ, gõ vào 15 ở 2 ô Width và Height
    - Set mầu cho hình vuông mới tạo:
    + Stroke = 0 (không mầu không viền)
    + Fill = R239, G203, B124
    (bạn nào chưa biết cách setfill thì mình nhắc nhanh là: ấn đúp chuột vào ô mầu ở Toolbar góc dưới bên trái màn hình)

    2. Dùng Direct Selection Tool để chọn 2 điểm ở bên phải của hình vuông:
    [​IMG]
    Mục tiêu là kéo 2 điểm này lên 25px như hình.
    Cách làm như sau:
    - Chọn Direct Selection Tool
    - Kéo chuột chọn 2 điểm trên-phải và dưới-phải của hình vuông
    - Vào menu Object>Transform>Move
    - Trong cửa sổ Move hiện ra, gõ vào các thông số như hình vẽ
    - Xong, hình vuông ban đầu đã được kéo lệch thành hình bình hành như mẫu

    3. Bo tròn 4 góc của hình bình hành:
    [​IMG]
    Cách làm:
    - vào menu Effect>Stylize>Round Conners
    - trong menu Rounf Conners hiện ra, gõ vào thông số như hình vẽ
    - xong, hình bình hành đã được bo tròn 4 góc, ta thấy bắt đầu giống cái nút bện của sợi dây roài :P

    4. Expand hình vừa transform
    [​IMG]
    - Rất đơn giản, vào menu Object > Expand Appearance
    - Lệnh này sẽ transform object vừa tạo thành 1 object thông thường để xài tiếp

    5. Tô mầu trang trí cho nút sợi cơ bản:
    [​IMG]
    Chi tiết các bước làm:
    - Nút ban đầu chỉ có mầu, chưa có viền, giờ ta cho viền như sau:
    + set Weight = 1px
    + set Align Strokes = Outside (như hình vẽ)
    + cho mầu viền = R114, G102, B88
    - Ta thấy nút cơ bản sẽ phình ra 1 px (chính là đường viền) với mầu viền đậm hơn mầu fill
    - Sau đó ta tạo 1 bản sao của nút mẫu:
    + chọn nút mẫu, ấn Ctrl C (copy)
    + ấn Ctrl F (để paste ở chỉnh vị trí của mẫu, nhưng hình paste nằm bên trên)
    - Set mầu viền của hình mới copy theo chi tiêt như hình vẽ ở trên:
    + Weight = 1pc
    + Align Strokes = Inside
    + mầu cho viền = R196, G154, B108
    - Giờ ta được hình mới chồng lên hình cũ, nhưng viền nó thụt vào trong, có mầu thẫm hơn mầu fill, nhưng nhạt hơn mầu của hình gốc

    - XONG: GIỜ TA ĐÃ CÓ 1 NÚT CƠ BẢN

    Tiếp tục ta nhân bản nó lên để tạo thành hình dây thừng.
    Các bước tiếp theo như sau:

    6. Chọn cả 2 hình vừa tạo, copy thêm 3 chú nữa:
    [​IMG]

    - chọn nút cơ bản (gồm 2 hình đã chuẩn bị ở bước 5)

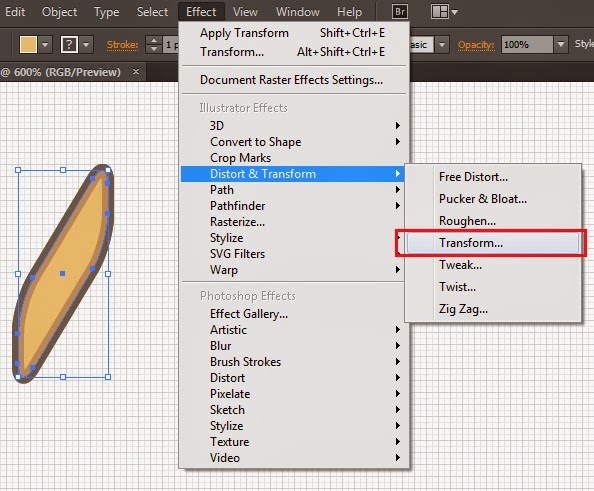

    - menu Effect> Distors & Transform> Transforms

    [​IMG]
    - trong cửa sổ Transform Effect, gõ vào các thông số như hình vẽ
    (Số 17 ở ô Vertical là có lý do của nó, bạn nào thắc mắc ko hiểu thì có thể thảo luận sau tut này)
    - kết quả ta được thêm 3 bản sao, tạo thành hình dây như hình vẽ
    - tương tự bước 4, Expand nó như sau:

    7. Expand nhóm hình vừa tạo:
    [​IMG]

    - menu Object> Expand Apperarance
    - đây là lệnh rất thường dùng, các bạn có thể lẫn lộn nó với lệnh Expand (ở ngay trên)
    - nếu có điều kiện mình sẽ làm 1 tut phân tích sự khác nhau của 2 lệnh này


    8. Vẽ râu ria ở đầu trên chú dây thừng vừa tạo:
    [​IMG]

    - dùng Pentool hoặc Pencil vẽ các râu ria xồm xoàm ở đầu trên của dây thừng
    - để cho tự nhiên, các bạn vẽ 2 lần, mỗi lần 1 mầu như hình mầu:
    + 1 đám sợi mầu R169, G124, B80
    + 1 đám sợi khác mầu R196, G154, B108
    - sau khi vẽ xong, nhóm bọn râu ria này lại vào cho nó xuống dưới sợi dây:
    + gom đám râu ria lại = chuột trái
    + ấn Ctrl G để Group lại
    + ấn tiếp Ctrl Shift [ để quẳng đám này xuống dưới
    - ta được kết qua như hình vẽ trên

    9. Tiếp tục râu ria ở dưới:
    [​IMG]

    Cách làm thì tương tự bước 8.
    - nếu thành thạo các bạn có thể copy và refect nó 2 lần rồi kéo xuống dưới
    - nếu chưa thành thạo, các bạn vẽ lại 1 lần nữa, cũng rất nhanh

    10. PHẦN QUAN TRỌNG ĐÂY: CẮT DÂY THÀNH 3 MẢNH:
    Chỉnh sửa lần cuối: 17/3/14
  3. Vinh Hoàng

    Vinh Hoàng Thành viên cấp 2

    10. Cắt dây thành 3 mảnh: đầu, đuôi và thân:
    [​IMG]
    - Tạo 1 hình chữ nhật, tô mầu xanh, như hình vẽ

    [​IMG]
    - sau đó kéo hình chữ nhật vừa tạo vào giữa sợi dây như hình vẽ
    - cố gắng để hình chữ nhật ở giữa, chia đều 2 đầu sẽ đẹp hơn
    - rồi, ta tạo 1 bản sao của cả đám này: Ctrl C + Ctrl V hoặc Alt + kéo chuột
    - kết quả có 2 hình như bên phải của hình vẽ, ta gọi là Dây 1Dây 2

    11. Dùng Shape Builder Tool xử lý Dây 1:
    [​IMG]
    - chọn toàn bộ dây 1
    - ấn Shift M để chọn công cụ Shape Builder Tool
    - làm theo hướng dẫn trong hình vẽ ở trên

    Kết quả:
    [​IMG]

    [​IMG]

    12. Xử lý Dây 2:
    [​IMG]
    Làm tương tự, chọn cả đám dây 2:
    - ấn Shift M để chọn Shape Builder Tool
    - làm theo chi tiết như hình vẽ

    [​IMG]

    [​IMG]

    [​IMG]

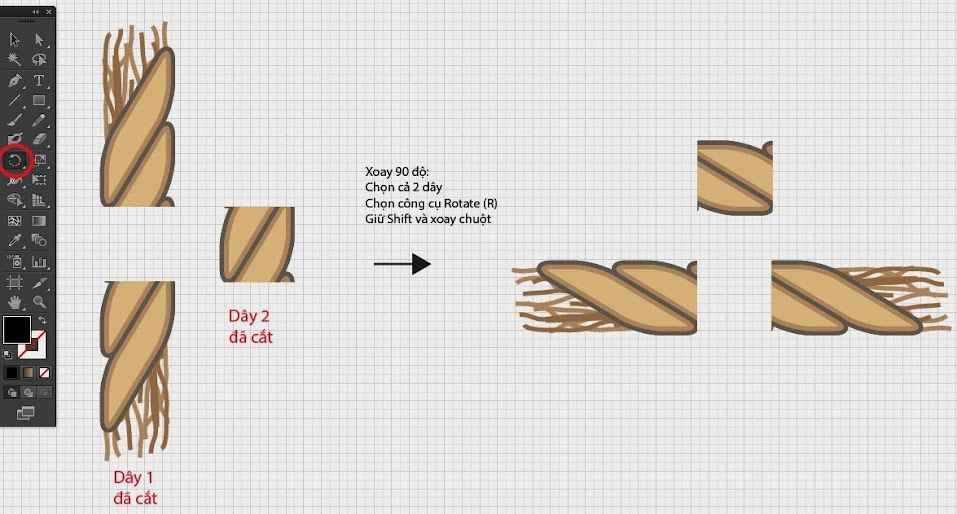

    13. Xoay cả 2 dây 90 độ:
    [​IMG]
    Ta có kết quả như bên trái hình
    - 2 dây đã bị cắt: Dây 1 cắt phần giữa, còn lại 2 đầu
    - dây 2 cắt 2 đầu, còn lại phần thân giữa
    - ta xoay 90 độ cả đám này theo hướng dẫn ở trên hình

    14. Xử lý nốt trước khi tạo Brush
    - ở dây 1, mặc dù đã cắt thành 2 nửa rời nhau, nhưng vễ kỹ thuật AI vẫn nối 1 số phần ở giữa theo phương thức Compound Path
    [​IMG]
    - Giờ ta chọn 1 số object nhỏ nằm giữa và release nó đi, để 2 nửa này hoàn toàn tách biệt
    - chi tiết cách làm như hình vẽ

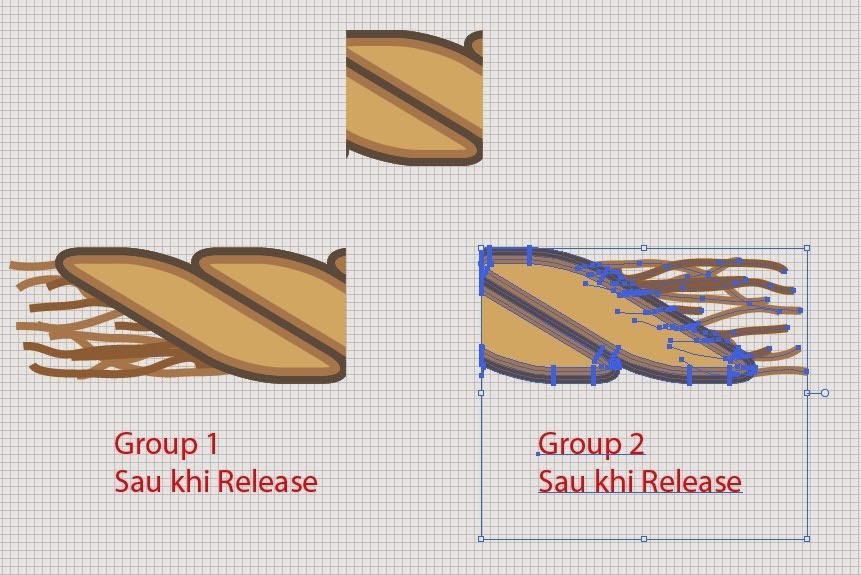

    Kết quả 2 đầu hoàn toàn tách biệt nhau, ta group lại cho gọn:
    [​IMG]

    [​IMG]

    15. TẠO BRUSH
    [​IMG]
    Kéo Group 1 vào cửa sổ Swatches như hình vẽ
    Kết quả sẽ tạo 1 swatch mới như sau:
    [​IMG]

    Tiếp tục, kéo Group 2:
    [​IMG]

    Kết quả ta có 2 Swatch mới chính là đầu và đuôi của sợi dây

    Tiếp tục, ta tạo thân sợi dây bằng cách kéo phần thân vào cửa sổ Brush (nằm cạnh Swatches)
    [​IMG]
    - cửa sổ New Brush hiện ra
    - chọn Pattern Brush như hình vẽ

    Trong cửa sổ Pattern Brush Options, đặt các thông số như sau:
    [​IMG]

    kết quả:
    [​IMG]

    OK và ta được 1 Brush mới trong cửa sổ Brush như hình vẽ sau:
    [​IMG]

    DONE !!!
    Giờ là lúc xài thành quả từ đầu tới giờ

    Bước 2: Tạo chữ kiểu dây thừng
    Chỉnh sửa lần cuối: 17/3/14
    benhudieHẻo Hóm Hĩnh thích bài viết này.
  4. Vinh Hoàng

    Vinh Hoàng Thành viên cấp 2

    Bước 2. Tạo chữ hoặc hình vẽ kiểu dây thừng
    Ta đã có Brush, giờ đơn giản chỉ là tạo hình vẽ / chữ dạng path, rồi apply Brush dây thừng cho nó.


    [​IMG]
    - dùng PenTool hoặc Pencil Tool vẽ chứ, ở đây mình ví dụ chữ Viet Designer
    - sau khi có path xong, chỉ cần chọn path, ấn vào Brush để apply nó lên path
    - kết quả như hình vẽ

    Một ví dụ khác
    [​IMG]

    Cuối cùng, ta tô điểm trang trí nền, đổ bóng...vv theo ý thích để tạo sản phẩm hoàn thiện.

    [​IMG]

    [​IMG]

    ===================== FINISHED===============

    Phần quan trọng của Tut này, là các bạn học được cách làm 1 Brushhiệu quả nhanh của nó trong việc vẽ các chi tiết lặp lại.

    Nếu muốn, các bạn có thể vào link tut gốc để xem cách làm chi tiết hơn, kết quả dây thừng có nhiều chi tiết mầu sắc 3d, tạo chiều sâu hơn.
    http://design.tutsplus.com/tutorial...rope-text-effect-in-illustrator--vector-24814

    Ngoài ra còn có nhiều Tut nâng cao, cách làm thì tương tự, nhưng chi tiết hơn nhiều, ví dụ tạo 1 con rắn cũng bằng Brush.
    Chỉnh sửa lần cuối: 17/3/14
    blacklarson, benhudie, karthus2 người khác thích bài viết này.
  5. huynhtoan.it

    huynhtoan.it Thành viên cấp 2

    Mình không làm được. Mình thấy sơ sài :D
  6. Vinh Hoàng

    Vinh Hoàng Thành viên cấp 2

    Bạn đợi chút mình đang post phần chi tiết.
  7. karthus

    karthus Thành viên cấp 2

    em thấy kiếm cái file dây thừng, cs5 có cái purpet wrap bấm vô đó mà xoay mà kéo :D( dành cho những người lười như em). Em lên tutplus bác share xem cho dễ hiểu, bác viết tut lụn vụn quá.
    Vinh Hoàng thích bài viết này
  8. Hồng Sơn

    Hồng Sơn Helper

    - Sao không viết luôn trên nội dung từ #1 mà phải lây lan sang các # khác làm gì cho lâu ra thớt /:)
    Hà BơVinh Hoàng thích bài viết này.
  9. Vinh Hoàng

    Vinh Hoàng Thành viên cấp 2

    Mình câu bài cho có nhiều post đấy bạn Dù Kun VietDesigner ơi :P

    Đùa thôi do mình ko quen post bài dài, nên thường chia làm 2-3 phần để edit cho dễ.
    Làm đến đâu, apply đến đấy cho chắc ăn.

    Từng bị mấy lần rồi, edit đến gần cuối thì mạng hỏng hoặc lỡ tay gì đấy -> phải gõ lại.
  10. Vinh Hoàng

    Vinh Hoàng Thành viên cấp 2

    karthus : mục đích của bài là hướng dẫn cách tạo 1 Brush đơn giản trong AI, và áp dụng nó vào thực tế. hình cái dây chỉ là ví dụ thôi bạn ạ >:D<

    chứ đúng như bạn nói, giờ cần brush thì kiếm down về đẹp mà chi tiết hơn nhiều :P
    karthus thích bài viết này
  11. Vinh Hoàng

    Vinh Hoàng Thành viên cấp 2

    karthus : lần đầu nên cũng lủng củng. thks bác góp ý.
    sẽ cố gắng & rút kinh nghiệm lần sau :">
    karthus thích bài viết này
  12. karthus

    karthus Thành viên cấp 2

    Vinh Hoàng của bạn cũng chi tiết quá chứ lị, cái link to đùng thế kia, sang đấy học có chỗ nào không hiểu ta lại về bên này coi, còn hơn là không có ai dịch cho đến lúc bí tà tịt luôn.
  13. loquoto

    loquoto Mới đăng kí

    tớ kéo cái phần giữa vào toàn báo lỗi ko tạo được
  14. Lu Ka

    Lu Ka Mới đăng kí

    Vinh Hoàng : pro cho mình hỏi cái phần tạo pattern brush có 5 ô nhưng mình chỉ chọn được ô 4 và 5 là 2 đầu sợi dây... còn ô 1 thì không giống trong hình của pro.. ô 2 thì chọn không được..có cách nào khắc phục không pro???

    [​IMG]
  15. vanthao171088

    vanthao171088 Thành viên cấp 3

    Dây điện theo cách làm khác, đơn giản hơn nhưng có lẽ không đẹp bằng
  16. Vũ Việt Hùng

    Vũ Việt Hùng Thành viên cấp 2


    Cho hỏi, sao lúc create brush không review được?
    Và, mình tạo brush có 2 nút tròn ở đầu kia, lúc apply thì nó bị mất 2 đầu hoặc là 2 hình tròn bị méo? :(
  17. vanthao171088

    vanthao171088 Thành viên cấp 3

    Vũ Việt Hùng bác có bấm nút review chưa? trên hình chưa thấy bấm kìa
    % của bác đang là 1% có lẽ quá nhỏ, chỉnh lại các phần sau thử xem được không?
    Vũ Việt Hùng thích bài viết này
  18. Vũ Việt Hùng

    Vũ Việt Hùng Thành viên cấp 2

    vanthao171088 Có review rồi đó bác, lúc e chụp hình là e chưa tick vào nhưng mà sau e có thử rồi mà không được. Còn cái kia e thử lên 70% rồi mà vẫn thế? :(
  19. vanthao171088

    vanthao171088 Thành viên cấp 3

    hay send file lên xem thử nào mình chưa bị bao giờ :)
  20. Vũ Việt Hùng

    Vũ Việt Hùng Thành viên cấp 2

    Send file thì nó có kèm theo brush không?
